三筒烘干机

三筒烘干机介绍：

  三筒烘干机是由三个不同直径的同心圆筒按照一定的关系和结构形式，彼此相嵌组合而成的。根据热功原理，筒内装有不同角度和间距的扬料板和导料板，这种结构能够保证被烘干物料在重力作用下沿着螺旋的运动方向运动，在筒内保持足够的停留时间和充分的分散度，致使物料在筒内与来自燃烧室内的热气流进行充分的热交换。特殊的三筒结构，使内筒和中筒被外筒包围而形成了一个自身保温系统，内、中筒体表面散发的热量参与到外层筒内物料的热交换，而外筒又处在热气流的低温端，所以筒体的散热面积和热能损失明显降低。从而有效地提高了热能利用率，降低能耗。

三筒烘干机工作原理：

  湿物料由供料装置进入回转滚筒的内层,实现顺流烘干,物料在内层的抄板下不断抄起、散落呈螺旋行进式实现热交换，物料移动至内层的另一端进入中层，进行逆流烘干，物料在中层不断地被反复扬进，呈进两步退一步的行进方式，物料在中层既充分吸收内层滚筒散发的热量，又吸收中层滚筒的热量，同时又延长了干燥时间，物料在此达到干燥状态。物料行至中层另一端而落入外层，物料在外层滚筒内呈矩形多回路方式行进，达到干燥效果的物料在热风作用下快速行进排出滚筒，没有达到干燥效果的湿物料因自重而不能快速行进，物料在此矩形抄板内进行充分干燥，由此完成干燥目的。

三筒烘干机优势：

  1.三筒烘干机合理、节能。内筒与热气流之间的热交换为辐射、对流和传导，外筒的热交换为传导和对流。该干燥机热效率高，节能效果显著。经测试，热效率远高于传统烘干机约50%。设备投运后，节煤效果显著。

  2.三筒烘干机采用物料热风下游干燥工艺，应用范围广泛。它能适应粘土、煤、矿渣、铁粉等原料的干燥，也适用于冶金、化工等部门各种散装物料的干燥。结构紧凑。整机水平布置采用支撑轮支承，取消了大、小齿轮传动，代之以支承轮传动，使设备安装更方便，操作更简单，操作更可靠，运行速度更高。

  3.比在30％以上的单气缸机旋转干燥器的更少的外表面面积，外筒和内筒具有隔热效果，低温的外圆柱表面，热损失，同时能量大大改善了工作环境和工作条件。

  4.各种提升板的设计，有机地结合了角度提升板和万字提升板，使物料和热烟气交换更加充分，减少了干燥筒中的“风洞”机理。

  5.采用变频调速调节气缸转速。根据机器的水分和输出要求，采用适当的速度来保证下一工序的要求。自动温度监测系统使操作更加方便。

三筒烘干机适用范围：

  1：化工、矿工、冶金等行业，如矿石、矿渣、煤、金属粉末、粘土、硅藻土、高岭土。

  2：农业、饲料、肥料行业，如秸秆、牧草、锯末、树叶、鱼粉、玉米、水稻、小麦、玉米酱、淀粉渣、酒糟、药渣、果渣、酱油渣、甘蔗渣、草炭、有机复合肥、污泥、水产品废料、食品厂废料、屠宰厂废料、有机肥料、无机肥料、磷肥硫铵。

  3：对有特殊要求的粉状、颗粒状物料干燥。如各种结晶体、轻质碳酸钙、活性白土、磁粉、石墨、无机泥浆、陶土、石灰浆、矿石泥浆、磷矿渣、铝厂赤泥。

  4：要求低温干燥，且需要大批量连续干燥的物料.

三筒烘干机参数：

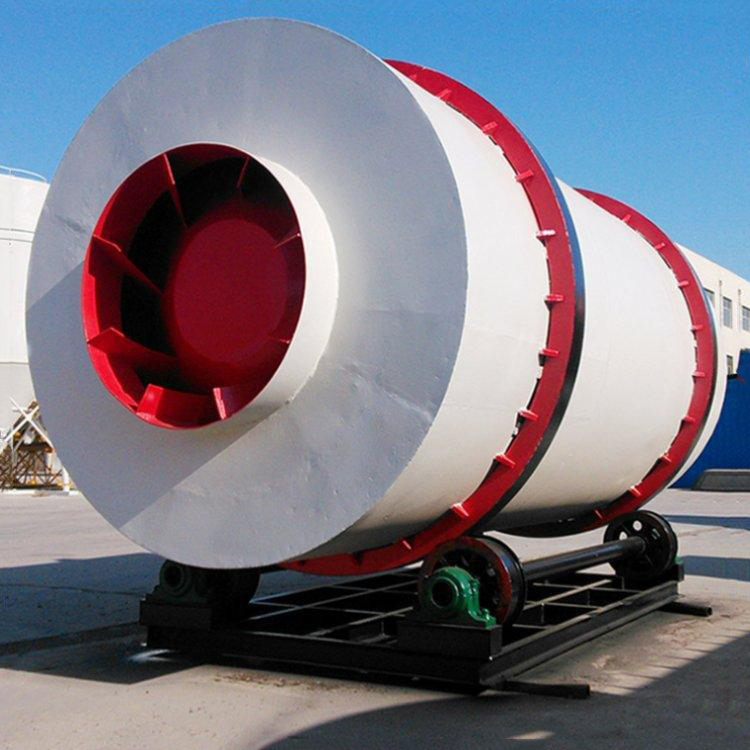

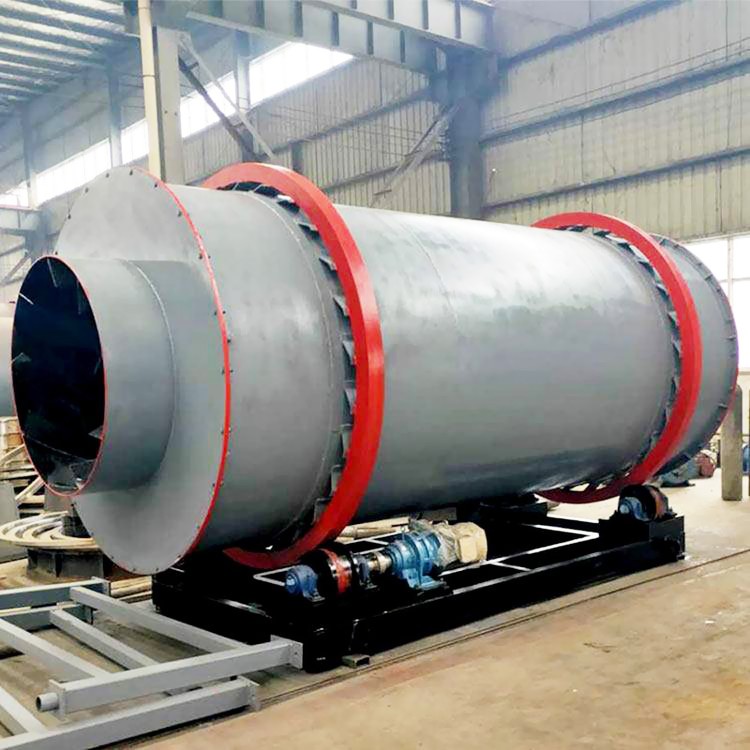

三筒烘干机实拍：

三筒烘干机发货现场：
